شیلدینگ و حفاظت الکترومغناطیسی مراکز داده (دیتا سنتر)- انتشار امواج الکترو مغناطیسی
شیلدینگ و حفاظت الکترومغناطیسی مراکز داده (دیتا سنتر)
فصل اول
بخش چهارم
انتشارالکترومغناطیسی :
در این بخش به انتشار میدان مغناطیسی و مرکز داده در مواجه با این موضوع را بررسی می کنیم .انتشار مغناطیسی شامل میدان های الکتریکی (E) و مغناطیسی (H) است .طبق قانون فارادی ،هرگونه تغییر در شار مغناطیسی باعث تغییر در میدان الکتریکی در زمان و مکان خواهد شد .قانون ماکسول هم می گوید که این تغییر در میدان الکتریکی باعث یک تغییر در میدان مغناطیسی بعلت جابجایی جریان می شود . بنابراین میدان های مغناطیسی متغیر با زمان تولید میدان های الکتریکی او میدان های الکتریکی متغیر با زمان تولید میدان های متغیر با زمان می کنند. انتشار موج را زمانی خواهیم داشت که هر دو شکل انرژی وجود داشته باشد و تغییرات یکی باعث بوجود آمدن تغییرات در دیگری شود .
امواج موجود در طبیعت که بصورت الکترومغناطیسی منتشر می شوند با تشعشع اتم ها و مولکولها در اثر تغییر سطح انرژی است و یا اینکه بدلیل نوسانات طبیعی مثل صاعقه و رعد و برق می باشد .
با مکانسیم هدایت یا تشعشع و یا ترکیب هردو سیگنالهای تداخلی را میتوان انتقال داد .تداخلات هدایتی ازطریق اتصالات فی مابین منبع و گیرنده منتقل و خطوط انتقال و مدارت باعث انتشار می شود .
تداخلات تشعشعی از طریق میدان های EM تولید شده توسط منبع سیگنال منتشر می شود و توزیع آنها مطابق میدان مغناطیسی است و در مدل ترکیبی منبع انرژی را به کابهای برق از طریق تشعشع سپس سیستم توزیع توان انرژی کوپل شده را به تجهیزات و قسمت های مختلف هدایت می کند .
بطور مثال کوپلینگ بین کابل و انتشار انرژی به درون و بیرون شامل اثر تشعشعی و هدایتی می باشد دربررسی انتشار شامل انرژی تشعشعی و میدان تشعشعی را بصورت خلاصه مرور میکنیم .

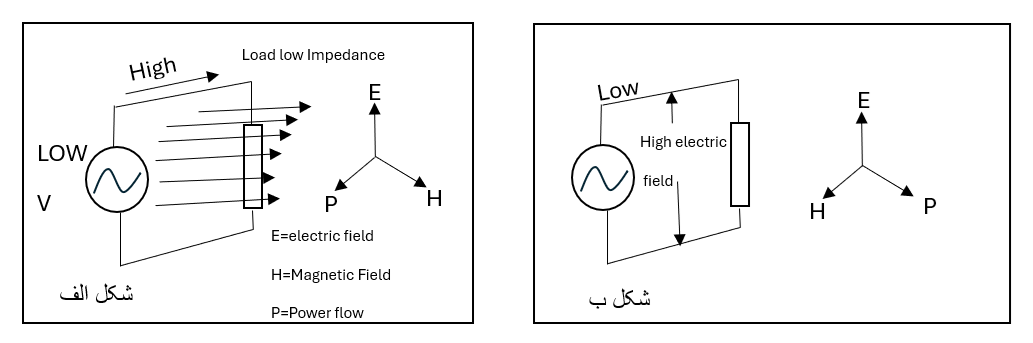

درنزدیکی یک منبع انرژی EM نسبت به E/M به طور قابل ملاحظه ای به نقطه ای که دیده می شود وابسته است در مدارتی که میدان H قویتر از میدان E است به دلیل مجاورت مدار،امپدانس موج خیلی کوچک می باشد .بدلیل اینکه میدان E خیلی کوچک است ولی با فاصله گرفتن از مدار ،تضعیف میدان H از میدان Eسریعتر است در فاصله حدود لاندا از منبع انتشار امپدانس موج ثابت مانده و با افزایش فاصله دیگر تغییر نمی کند (شکل الف ) . در مداری که میدان H ضعیف تر از میدان E است نسبت امپدانس موج در نزدیک مدار بعلت بالا بودن میدان E بالا است ولی از فاصله لاندا به بعد این امپدانس ثابت می ماند (شکل ب ).
انتشار تشعشعات الکترو مغناطیسی از عناصر و یا مدار و سیستم الکترونیکی می تواند بصورت عمدی و یا غیر عمدی باشد که در حالت اول از یک فرستنده به گیرنده صورت می گیرد ویا به تجهیزات مشابه صورت خواهد گرفت .در حالت غیر عمدی انتشار تشعشعات الکترومغناطیسی از قطعات و یا مدارات و یا سیستم به گیرنده های غیر مرتبط با آن صورت می گیرد که بصورت نویز ظاهر میشود که با عث ایجاد تداخل الکترو مغناطیسی می شود .
اثر محیط غیرخطی درفرکانس های بالا رخ می دهد و علت هم رفتار قطعات الکترونیکی در فرکانس بالا می باشد که بصورت مدولاسیون متقابل IM وبا تولید موج مختلط امواج جدید تولید می شود و بخش های فرد برای موج های متقابل و هارمونیک ها برای بخش های زوج انتشار می- یابند و با داشتن سه سیگنال تشعشعی ده جز سوم می تواند تولید شود و اگر تعداد سیگنال به ده سیگنال برسد این سیگنال به هشتصد جز می تواند برسد .در انتشار هدایتی که از طریق هادی های جریان در مدار صورت می گیرد و ممکن است از مکانیسم تبدلی نیز صورت پذیرد و عملا در مداراتی که با یکدیگر ارتباط مداری دارند و امکان جدا سازی وجود ندارد به کل مدار هدایت می- یابد و بزرگی جریان ایجاد شده به اختلاف پتانسیل بین دو نقطه ورود و خروج بستگی دارد و اغلب تداخل ها بصورت ترکیبی رخ می دهدو هر سازه و تجهیزات در سازه می توانند بصورت آنتن عمل کنند و تولید یک اختلاف پتانسیل با صفحه زمین و سازه و یا بین دو سیستم رخ خواهد داد که می تواند به چند صد ولت و یا ولتاژهای بالاتر برسد . لذا مراکز داده و دیتا سنتر ها نیز از موضوع انتشار و صفحه و سازه و آنتن های ایجادی و وجود تجهیزات الکترونیکی و ایجاد تشعشعات خطی و غیر خطی و ترکیبی با توجه به توزیع گسترده انرژی مستثنا نیستند وامکان ایجاد ولتاژ و اختلاف پتانسیل در بین بخش های مختلف وجود دارد .
در ادامه برای حفاظت الکترومغناطیسی و شیلد مراکزداده (دیتا سنتر) با ما باشید ..........
