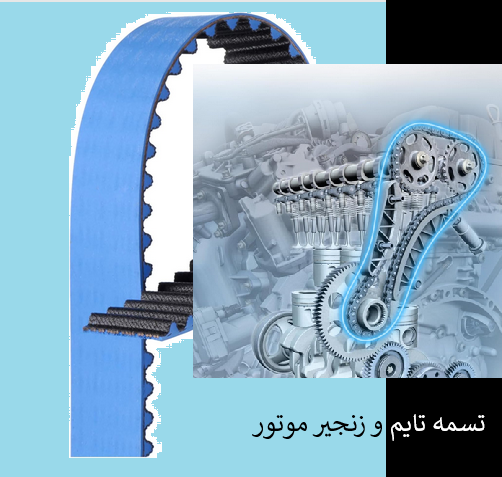

تسمه تایم و زنجیر موتور

  تسمه تایم و زنجیر موتور

  بخش اول :

 تسمه تایم و یا تسمه میل سوپاپ خودرو

 تسمه تایم یک نوارلاستیکی هست که برای هم زمان سازی و سنکرون کردن بین تجهیزات در صنایع مختلف استفاده میشود ودرخودورهای  موتور احتراق داخلی رفت و برگشتی برای ارتباط موتور و سرسیلندر و برخی از تجهیزات اطراف موتور و یا وابسته به موتور استفاده میشود که شرکت های مختلفی صاحب تکنولوژی تولید این نواری های حساس میباشند که اغلب اروپایی و یا آمریکایی هستند و شرکت های چینی و آسیای شرقی مثل مالزی و کره جنوبی و غیره نیز وارد این بازار شده اند که به بیش از 40 برند میرسند :

تعدادی از برند های معروف تسمه های تایم  :

کنتیننتال ،پاور گریپ ،گتس ،ابتی بلت ،ریکالتون ،دایکو ،باندو، ماستنگ،هانگزو،.....

  براساس تکنولوژی استفاده برای خودرو که رنج توان موتور و گشتاور مورد نیاز و سرعت دور موتور تاثیر گذار در مواد و طراحی دندانه ها و عمر عملکردی در توالی ساعت کارکرد و شرایط محیطی تاثیر گذار میباشد از HNBR , CMS  و دیگر تکنولوژی ها بسته به مشخصات مورد نیاز استفاده میشود که هرکدام از شرکت های تولید کننده با برخی تغییرات در لایه های مختلف مزیت رقابتی و نوآوری در نوع مصرف از جمله سواری شهری ، شرایط مرطوب،شرایط روغنی ، گرد و خاک ،شرایط پیست و غیره اقدام به ارائه محصول کرده اند .

 تسمه تایم HNBR

  تسمه با  پارچه پلی آمید با کیفیت بالا و لاستیک مصنوعی مخصوص HNBR (لاستیک نیتریل بوتادین هیدروژنه) تسمه تایم را بسیار بادوام و مقاوم در برابر دماهای شدید می‌کند. عضو کششی فایبرگلاس، استحکام کششی بهینه را تضمین می‌کند. اعضای کششی در جهت‌های مخالف (خلاف جهت عقربه‌های ساعت در جهت عقربه‌های ساعت) پیچ خورده‌اند، که تضمین می‌کند تسمه نمی‌تواند از شکل خارج شود. سه پروفیل اصلی و شکل دندانه ( ذوزنقه‌ای، HTD،  STD) انتقال قدرت همزمان را امکان‌پذیر می‌کنند.

  مزایای این تسمه تایم

• - پارچه پلی آمید مقاوم، که تا حدی پشت تسمه را نیز می‌پوشاند.
• - لاستیک مصنوعی با کیفیت بالا، تا حدی تقویت شده با الیاف
• - عضو کششی فایبرگلاس پیچ خورده خلاف جهت عقربه‌های ساعت/در جهت عقربه‌های ساعت
• - ضمانت کارکرد تا 5 سال

  تسمه تایم CMS

اساس ساخت و طراحی این تسمه ها برای تجهیزات صنعتی و مقائم در برابر مواد شیمیایی و استقامت بالا در مقابل کشش و عمر بالا میباشد این تسمه ها از مواد با پایه کلروسولفونه پلی اتیلن (Chlorosulfonated Polyethylene) با ویژگی های خاص میباشد که برای انتقال قدرت با استحکام کششی بالا، لرزش کم و عدم نیاز به تعمیر و نگهداری تسمه‌ها، ویژگی‌هایی هستند که برای تضمین عملکرد بهینه مورد نیاز هستند استفاده میشوند  این تسمه‌های پلی اورتان که بصورت ریخته‌گری شده با عملکرد بالا، با استحکام کششی و مقاومت سایشی بالا، مقاومت شدید در برابر اشعه ماوراء بنفش و مقاومت استثنایی در برابر روغن و گریس تمایز و قابلیت اطمینان چشمگیر، آنها را قادر می‌سازد تا به انتقال قدرت همزمان بدون لغزش تا چند صد کیلووات دست یابند.

 پلیمر HNBR برای موارد زیر استفاده می‌شود:

• - مقاومت بسیار بالا در برابر تنش‌های مکانیکی
• - دمای بالا
• - مقاومت شیمیایی بالا در برابر روغن‌ها و مایعات خورنده

 تسمه تایم با ساختار فیبرو کربن

ساختار تسمه تایم و یا تسمه میل سوپاپ از ترکیب مواد پیشرفته و نوآورانه را برای سخت‌ترین کاربردها  استفاده میشود این  نوع تسمه دارای یک سیم هیبریدی است که از ترکیبی از شیشه برای سازگاری شیمیایی بالا با ترکیب HNBR و الیاف کربن برای مقاومت مکانیکی بالای تسمه و همچنین درگیری دقیق دندانه‌ها در شیارهای چرخ‌دنده ساخته شده است. ترکیبات پلیمری مورد استفاده در تسمه با الیاف خرد شده آرامید ترکیب شده‌اند تا سفتی بهبود یافته را ارائه دهند و به گونه‌ای طراحی شده‌اند که مقاومت بسیار بالایی در برابر تنش مکانیکی، دماهای بالا و مایعات و مواد شیمیایی خورنده ایجاد کنند. این تسمه با پایداری ابعادی عالی، استحکام و انعطاف‌پذیری، همراه با سر و صدای کم و اصطکاک کم، برای عملکرد بار بالا در نظر گرفته شده است و بهترین مقاومت در برابر بار ضربه و بالاترین مقاومت دمایی را ارائه می‌دهد. ابعاد تسمه مطابق با ISO 13050 طراحی شده است.

بخش دوم :

زنجیر تایم موتور

زنجیر تایم یک زنجیر فلزی هست که برای هم زمان سازی و سنکرون کردن بین تجهیزات در صنایع مختلف استفاده میشود و درخودورهای موتور احتراق داخلی رفت و برگشتی برای ارتباط موتور و سرسیلندر و برخی از تجهیزات اطراف موتور و یا وابسته به موتور استفاده میشود که شرکت های مختلفی صاحب تکنولوژی تولید این زنجیر های حساس می باشندو کار مشابه تسمه تایم را انجام میدهد عملا صدای بیشتری نسبت به تسمه در موتور ایجاد می کند  .

زنجیر تایم عملا شبیه تسمه تایم نیست باید همیشه عوض شود در برخی موارد معمولا تعویض می شود معمولا دو نوع زنجیر تایم بصورت متداول وجود دارد .

طرح‌های زنجیر تایمینگ زنجیرهای غلتکی:

زنجیرهای غلتکی می‌توانند تکی یا دوتایی باشند. غلتک‌ها به زنجیر اجازه می‌دهند تا به نرمی روی دندانه‌های چرخ‌دنده حرکت کند. این طراحی به کاهش اصطکاک، سایش روی چرخ‌دنده‌ها و کشش زنجیر کمک می‌کند. این نوع زنجیرها به روانکاری مناسب و محیط کاری تمیز بسیار وابسته هستند. شن یا آشغال‌های گیر افتاده در غلتک‌ها، باعث سایش سریع می‌شوند. زنجیرهای غلتکی همچنین سر و صدا ایجاد می‌کنند، به خصوص اگر به درستی با راهنماها و کشنده مرطوب نشوند.

اجزا شامل ۱ -صفحات اتصال بیرونی ۲- صفحه اتصال داخلی -۳ پین ۴- بوش -۵ غلتک

زنجیرهای بی‌صدا

زنجیرهای بی‌صدا طراحی ساده‌تری دارند. آن‌ها با استفاده از چندین حلقه فلزی ساخته می‌شوند که توسط پین‌ها در جای خود نگه داشته می‌شوند. زنجیر بی‌صدا به جای غلتیدن، می‌لغزد که می‌تواند باعث سایش بیشتر در چرخ‌دنده‌ها شود. از مزایای این طرح می‌توان به هزینه‌های تولید کمتر و صدای کمتر در حین کار اشاره کرد.

۱-حلقه راهنما ،۲-حلقه پین صفحه، ۳-حلقه محوری صفحه

سایر اجزا مرتبط با مکانیزم زنجیر تایم

زنجیر سفت کن :

 زنجیر سفت کن از یک فنر و لاستیک و یک محفظه فشار روغن برای حفظ کشش مناسب زنجیر استفاده می‌کنند. این اجزا همچنین به عنوان میراگر عمل می‌کنند و به روغن اجازه می‌دهند تا از طریق آنها نفوذ کند و لرزش‌ها و سر و صدای ناشی از موتور و زنجیر را کاهش دهد.

هدایت کننده و راهنما :

 هدایت کننده و راهنماها در طیف وسیعی از مواد از جمله فولاد، آلومینیوم، پلاستیک و پلاستیک تقویت‌شده با شیشه عرضه می‌شوند. آن‌ها در نقاط خاصی از سیستم زنجیر تایمینگ قرار دارند تا فشار را اعمال کرده و زاویه صحیح پیچش زنجیر را تضمین کنند.

چرخ‌دنده‌

چرخ‌دنده‌ چرخ‌ دندانه‌دار و غلتانی هست که زنجیر را به حرکت در می‌آورند و به میل‌لنگ و میل‌سوپاپ اجازه می‌دهند تا نیرو را به موتور منتقل کنند.
